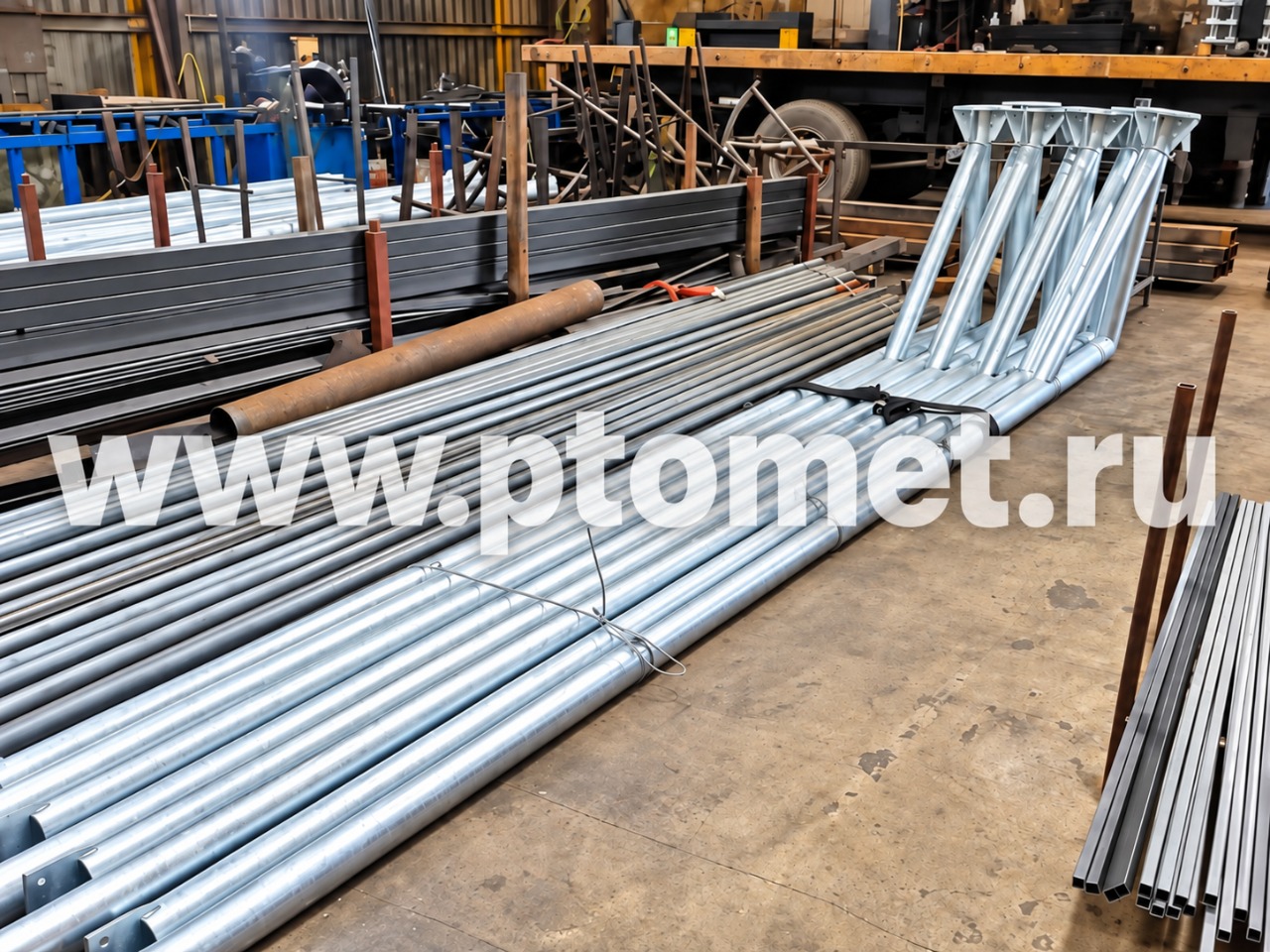

Консольные опоры применяются для размещения дорожных знаков, информационных указателей, светофоров и другого оборудования над проезжей частью. Такая конструкция позволяет вынести информационный элемент от вертикальной стойки на необходимое расстояние и расположить его непосредственно над одной или несколькими полосами движения.
Консольные опоры дорожных знаков востребованы на автомобильных дорогах, транспортных развязках, крупных перекрестках, въездах в населенные пункты и других участках, где расположенного сбоку знака недостаточно для удобного восприятия информации водителями.
Параметры конструкции определяются условиями конкретного объекта. При проектировании учитывают ширину проезжей части, необходимый вынос консоли, высоту установки, размеры и массу оборудования, ветровые и климатические нагрузки, а также особенности фундаментного основания.
Что такое консольная опора
Консольная опора — это металлическая несущая конструкция, состоящая из вертикальной стойки и выносного элемента — консоли. Вертикальная часть устанавливается за пределами проезжей части, а консоль располагается над дорогой.
На выносной части могут закрепляться дорожные знаки, указатели направлений движения, информационные панели, светофоры и другое предусмотренное проектом оборудование.
Основная особенность такой конструкции заключается в использовании одной вертикальной стойки. Для установки оборудования над дорогой не требуется дополнительная опора с противоположной стороны проезжей части.
Это отличает консольную конструкцию от рамной и позволяет использовать ее там, где необходимо разместить знак над отдельной полосой или частью дороги без перекрытия всей ширины проезжей части.
Устройство консольной опоры
Конструкция консольной опоры зависит от ее назначения, размеров и расчетных нагрузок. В стандартном исполнении она включает несколько основных элементов:
- вертикальную металлическую стойку;
- горизонтальную или наклонную консоль;
- узел соединения стойки и консоли;
- крепления для дорожных знаков и другого оборудования;
- фланцевый узел при соответствующем способе установки;
- закладные элементы;
- фундаментное основание.
Вертикальная стойка воспринимает вес консоли и установленного оборудования и передает возникающие усилия на фундамент.
Консоль обеспечивает требуемый вынос над дорогой. Ее длина зависит от расстояния между местом установки стойки и точкой, в которой должен располагаться дорожный знак или информационная панель.
Соединительный узел обеспечивает совместную работу вертикальной и горизонтальной частей конструкции. Его исполнение выбирается с учетом размеров опоры, предполагаемых нагрузок и технологии монтажа.
Для закрепления дорожных знаков на консоли предусматриваются специальные крепежные элементы. Их количество и расположение определяются габаритами оборудования и схемой его размещения.
Для чего используются консольные опоры
Основная задача консольной опоры — разместить дорожное оборудование непосредственно над проезжей частью без установки второй вертикальной стойки.
Такое расположение позволяет приблизить дорожный знак или указатель к оси конкретной полосы. Это особенно актуально на многополосных дорогах, сложных перекрестках и транспортных развязках, где водителю необходимо заранее определить направление движения.
Консольные конструкции могут использоваться для установки:
- дорожных знаков;
- информационных указателей;
- маршрутных панелей;
- светофоров;
- информационных щитов;
- элементов систем организации движения;
- другого оборудования, предусмотренного проектом.
Консольные опоры относятся к группе дорожных металлоконструкций, параметры которых подбираются с учетом конкретного места установки и условий дальнейшей эксплуатации.
Виды консольных опор
Консольные опоры различаются конструктивным исполнением, длиной выноса, высотой стойки, способом крепления к фундаменту и характеристиками устанавливаемого оборудования.
Наиболее подходящий вариант определяется не только требуемой геометрией, но и расчетными нагрузками.
| Вид консольной опоры | Особенности | Применение |
|---|---|---|
| Г-образная | Вертикальная стойка и выносная консоль в одну сторону | Установка дорожных знаков и указателей над проезжей частью |
| Фланцевая | Стойка крепится к фундаменту через фланец и закладные элементы | Стационарные дорожные конструкции |
| С увеличенным выносом | Увеличенная длина горизонтальной части | Размещение оборудования на значительном расстоянии от края дороги |
| Индивидуального исполнения | Геометрия рассчитывается под конкретный объект | Нестандартные участки и крупногабаритное оборудование |
Г-образные консольные опоры
Г-образная конструкция состоит из вертикальной стойки и горизонтального выносного элемента. По своей форме она напоминает букву «Г».
Такая схема позволяет установить стойку за пределами проезжей части, одновременно разместив знак или информационный щит непосредственно над дорожным полотном.
Длина горизонтальной части выбирается в зависимости от требуемого положения оборудования.
Фланцевые опоры
При фланцевом исполнении нижняя часть стойки оснащается опорным фланцем. Конструкция устанавливается на заранее подготовленный фундамент с закладными элементами и закрепляется предусмотренным проектом способом.
Фланцевая схема удобна тем, что фундамент и металлическая часть конструкции могут монтироваться отдельными этапами.
Опоры индивидуального исполнения
На сложных объектах стандартных размеров может быть недостаточно. В этом случае высота стойки, длина консоли, сечение элементов и расположение креплений рассчитываются индивидуально.
Такое решение может потребоваться при установке крупных информационных щитов, нескольких дорожных знаков или дополнительного оборудования.
Как длина консоли влияет на конструкцию
Длина выносного элемента — один из основных параметров консольной опоры.
Чем дальше дорожный знак расположен от вертикальной стойки, тем больший изгибающий момент возникает в конструкции. Соответственно, увеличение длины консоли влияет не только на параметры горизонтального элемента, но и на требования к стойке, соединительным узлам и фундаменту.
При выборе выноса учитывают:
- расстояние от стойки до требуемой точки установки знака;
- количество полос движения;
- размеры оборудования;
- массу дорожных знаков;
- площадь информационных щитов;
- расчетные нагрузки.
Поэтому увеличивать длину консоли без соответствующего перерасчета всей конструкции нельзя.
Какие нагрузки учитывают при проектировании
Консольная опора должна сохранять прочность и устойчивость на протяжении предусмотренного срока эксплуатации.
При расчетах учитываются:
- собственная масса металлической конструкции;
- масса дорожных знаков и информационного оборудования;
- длина консоли;
- положение оборудования относительно стойки;
- ветровая нагрузка;
- климатические воздействия;
- характеристики фундаментного основания.
Особое значение имеет ветровая нагрузка. Дорожные знаки и информационные щиты имеют значительную площадь поверхности и воспринимают давление воздушного потока.
Чем больше площадь установленного оборудования и его расстояние от стойки, тем существеннее усилия, передаваемые через консоль на вертикальную часть конструкции и далее на фундамент.
Поэтому консольную опору необходимо выбирать не только по высоте и длине выноса, но и по совокупности расчетных параметров.
Фундамент и закладные детали
Фундамент является важной частью всей системы, поскольку через него нагрузки от металлической конструкции передаются на основание.
Для фланцевых опор в фундамент устанавливаются закладные элементы. После подготовки основания вертикальная стойка монтируется в проектное положение и закрепляется через фланцевый узел.
Размер фундамента, параметры закладных элементов и способ крепления определяются с учетом размеров опоры и действующих нагрузок.
На ПТОМЕТ также представлены отдельные закладные детали для различных типов металлических и железобетонных конструкций.
Особенно важно учитывать момент, возникающий из-за выноса консоли. Чем дальше оборудование располагается от стойки, тем выше требования к надежности фундаментной части.
Материалы и защита от коррозии
Основным материалом для изготовления консольных опор является конструкционная сталь.
Марка материала, толщина стенок и геометрия отдельных элементов определяются проектом и расчетом.
Поскольку дорожные металлоконструкции постоянно находятся на открытом воздухе, необходимо предусматривать защиту от коррозии. На металл воздействуют атмосферные осадки, перепады температур, влага и дорожная среда.
Одним из распространенных способов защиты является горячее цинкование. На поверхности стали формируется защитный слой цинка, который препятствует непосредственному контакту основного металла с внешней средой.
Выбор конкретного варианта антикоррозионной обработки зависит от проектных требований и условий эксплуатации объекта.
Как выбрать консольную опору для дорожного знака
Выбор конструкции начинается со сбора исходных данных.
В первую очередь необходимо определить место установки стойки и положение дорожного знака относительно проезжей части. После этого рассчитывается необходимый горизонтальный вынос.
Также учитываются:
- ширина проезжей части;
- количество полос движения;
- необходимая высота конструкции;
- длина консоли;
- размеры и масса устанавливаемых знаков;
- количество информационных элементов;
- площадь щитов;
- климатические и ветровые нагрузки;
- характеристики грунта;
- тип фундаментного основания.
На основании этих параметров выбирается конструктивная схема и определяются характеристики несущих элементов.
Именно поэтому выбор опоры только по приблизительным размерам стойки и консоли может быть недостаточным. Конструкция должна соответствовать условиям конкретного объекта.
Консольная или рамная опора — в чем разница
Консольные и рамные конструкции решают схожую задачу — позволяют устанавливать дорожные знаки и информационное оборудование над проезжей частью.
Главное отличие заключается в схеме опирания.
Консольная конструкция имеет одну основную вертикальную стойку. От нее в сторону дороги выходит консоль, на которой размещается оборудование.
Рамные металлические опоры имеют, как правило, две вертикальные стойки, расположенные по разным сторонам проезжей части. Между ними устанавливается горизонтальная поперечина.
| Параметр | Консольная опора | Рамная опора |
|---|---|---|
| Количество основных стоек | Обычно одна | Обычно две |
| Расположение несущего элемента | Вынос от одной стойки | Поперечина между стойками |
| Зона размещения оборудования | Над частью проезжей части | Может перекрывать всю ширину дороги |
| Основной размер | Длина выноса | Длина пролета |
| Фундамент | Под одной основной стойкой | Под стойками с обеих сторон |
| Типичные задачи | Знаки, указатели и оборудование над отдельными полосами | Несколько знаков или крупные панели над широким участком дороги |
Консольная схема подходит, когда дорожный знак необходимо вынести над одной или несколькими полосами и устройство второй стойки не требуется.
Рамная конструкция целесообразна при необходимости перекрыть значительный пролет или разместить несколько информационных элементов по ширине дороги.
Окончательный вариант выбирается на основании проектных условий и расчетных нагрузок.
Монтаж консольной опоры
Монтаж выполняется после подготовки площадки и фундаментного основания.
При фланцевой схеме сначала устраивается фундамент с закладными элементами. После достижения основанием необходимых характеристик устанавливается вертикальная металлическая стойка.
Затем выполняется монтаж консоли и предусмотренного проектом крепежного оборудования.
После сборки проверяют:
- положение стойки;
- положение консоли относительно проезжей части;
- надежность соединений;
- крепление дорожных знаков;
- соответствие конструкции проектным отметкам.
При установке крупногабаритных элементов может использоваться грузоподъемная техника.
Правильный монтаж особенно важен для консольных конструкций, поскольку нагрузки от выносного элемента концентрируются на одной основной стойке и через нее передаются на фундамент.
Эксплуатация консольных опор
В процессе эксплуатации необходимо контролировать состояние металлических элементов и основных соединительных узлов.
Особое внимание уделяют:
- состоянию фланцевого соединения;
- креплению консоли;
- крепежу дорожных знаков;
- состоянию антикоррозионного покрытия;
- отсутствию заметных деформаций;
- состоянию фундаментного узла.
После значительных внешних воздействий может потребоваться дополнительный осмотр конструкции.
Регулярный контроль позволяет своевременно обнаружить повреждение покрытия, ослабление креплений или другие дефекты.
Часто задаваемые вопросы
Что такое консольная опора?
Консольная опора — это металлическая несущая конструкция с вертикальной стойкой и выносной консолью. Она применяется для размещения дорожных знаков, информационных панелей, светофоров и другого оборудования над проезжей частью.
Как устроена консольная опора?
Основными элементами конструкции являются вертикальная стойка, консоль, соединительный узел, крепления для оборудования и фундаментная часть. При фланцевом исполнении дополнительно используются фланец и закладные элементы.
Какие бывают консольные опоры?
Консольные опоры различаются высотой, длиной выноса, способом установки и геометрией конструкции. Для дорожного оборудования применяются Г-образные, фланцевые и индивидуально рассчитанные конструкции.
Для чего используются консольные опоры дорожных знаков?
Они позволяют разместить дорожный знак или указатель непосредственно над нужной частью проезжей части. Такое решение применяется на многополосных дорогах, перекрестках и транспортных развязках.
Чем консольная опора отличается от обычной стойки дорожного знака?
Обычная стойка располагает знак рядом с местом установки. У консольной опоры имеется выносной элемент, благодаря которому знак можно разместить на значительном расстоянии от вертикальной стойки и непосредственно над полосой движения.
Чем консольная опора отличается от рамной?
Консольная конструкция обычно имеет одну основную вертикальную стойку и выносной элемент. Рамная опора имеет стойки с двух сторон и соединяющую их поперечину, поэтому может перекрывать большую ширину проезжей части.
Что такое Г-образная консольная опора?
Это металлическая конструкция, состоящая из вертикальной стойки и расположенной с одной стороны горизонтальной консоли. Она позволяет вынести дорожный знак или другое оборудование над проезжей частью.
Для чего нужны закладные детали?
Закладные элементы используются для соединения металлической стойки с фундаментом при соответствующей схеме установки. Через этот узел нагрузки от опоры передаются на фундаментное основание.
Почему важна длина консоли?
От длины консоли зависит не только положение дорожного знака, но и величина усилий, действующих на стойку и фундамент. При увеличении выноса возрастает изгибающий момент, поэтому параметры всей конструкции должны рассчитываться с учетом длины консоли.
Какие нагрузки действуют на консольную опору?
На опору воздействуют собственный вес металлической конструкции, масса установленного оборудования, ветровые и другие климатические нагрузки. При установке крупных информационных панелей влияние ветра становится особенно значимым.
Как защищают металлические консольные опоры от коррозии?
Для защиты стальных элементов применяются антикоррозионные покрытия. Одним из распространенных вариантов для дорожных металлоконструкций является горячее цинкование.
Можно ли установить несколько дорожных знаков на одной консоли?
Да, если такая схема предусмотрена проектом и подтверждена расчетом. При этом учитываются количество знаков, их масса, размеры, расположение и суммарное воздействие на несущие элементы.
Как выбрать консольную опору для дорожного знака?
Необходимо учитывать место установки, требуемую высоту и длину выноса, размеры и массу оборудования, количество знаков, ветровые воздействия и характеристики фундаментного основания. После сбора исходных данных определяются параметры металлической конструкции.
